TYPES	Energieopname Nm/Slag	Energieopname Nm/h	Effectieve massa min. kg	Effectieve massa max. kg
MC150EUM-V4A	20	34.000	0,9	10
MC150EUMH-V4A	20	34.000	8,6	86
MC150EUMH2-V4A	20	34.000	70,0	200
MC150EUMH3-V4A	20	34.000	181,0	408

Kleine stootdempers
MC150EUMH2-V4A

Volhouder met optimale corrosiebescherming

Zelfinstellend, RVS, rolmembraantechnologie
Energieopname 20 Nm/Slag
Slag 12,7 mm

Glanzend, in elk opzicht: deze krachtige kleine stootdempers in roestvrij staal zijn gebaseerd op de productfamilie MC150 tot MC600 en hun beproefde dempingstechnologie. Overeenkomstig bieden deze speciale dempers alle voordelen van de MC-standaardtypes, zoals de beproefde ACE rolmembraantechniek voor de hoogste standtijden en de directe montage in een drukruimte tot maximaal ca. 7 bar.

De gebruiksvriendelijkheid met de perfect in kleine stappen opvolgende gradatie van het hardheidsbereik en maximale energieopname wordt nog verder verhoogd dankzij de behuizingen en een compleet toebehorenassortiment van roestvrij staal (materiaal 1.4404).

Kleine stootdempers van roestvrij staal worden vooral in de medische en elektrotechniek gebruikt, maar ook in de scheepsbouw en levensmiddelenindustrie. Voor de laatstgenoemde sector worden ze met een speciale olie gevuld om te kunnen voldoen aan de toelatingsvoorwaarden (NSF-H1) voor deze markt.

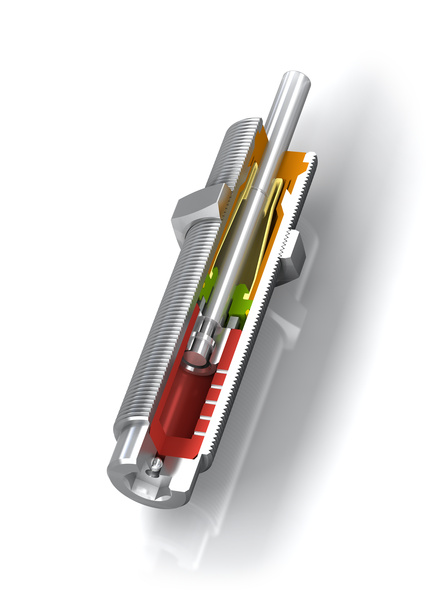

ACE Stoßdämpfer GmbH - foto - MC150EUM-V4A

ACE Easy Sizing Grootte of type onbekend? Berekenen!

€ --,--

Lijstprijs excl. BTW

excl. verzending

Op aanvraag (Momenteel niet op voorraad. U wordt zo snel mogelijk na controle van uw aanvraag op de hoogte gebracht van de beschikbaarheid.)

CAD tekeningen

MC150EUMH2-V4A

Zelfinstellend, RVS, rolmembraantechnologie

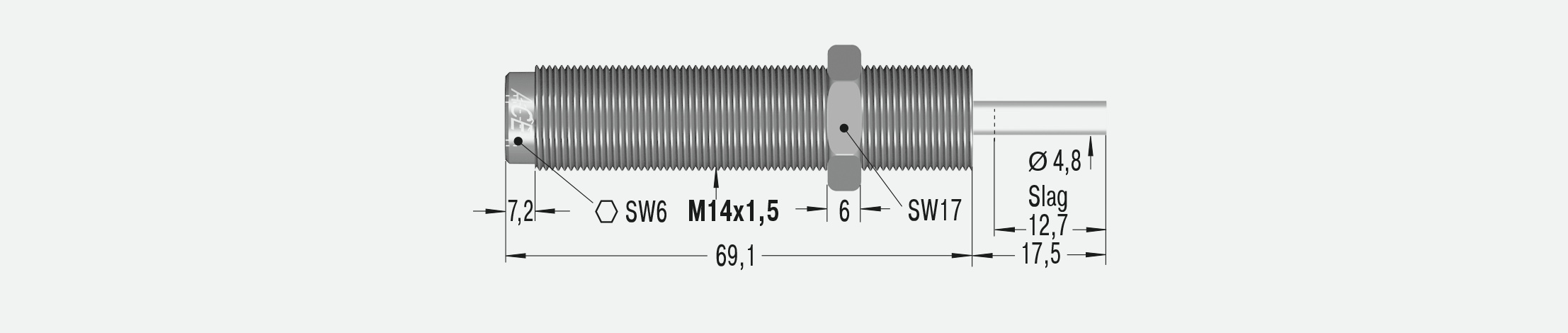

Afmetingen

Slag

12,7 mm

Technical Data

Energieopname 20 Nm/Slag

Energieopname 34.000 Nm/h

Effectieve massa min. 70,0 kg

Effectieve massa max. 200 kg

Veerkracht min. 3 N

Veerkracht max. 5 N

Retourtijd 0,4 s

Hoekafwijking max. 4 °

Botssnelheid 0,06 m/s tot 6 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik 0 °C tot 66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

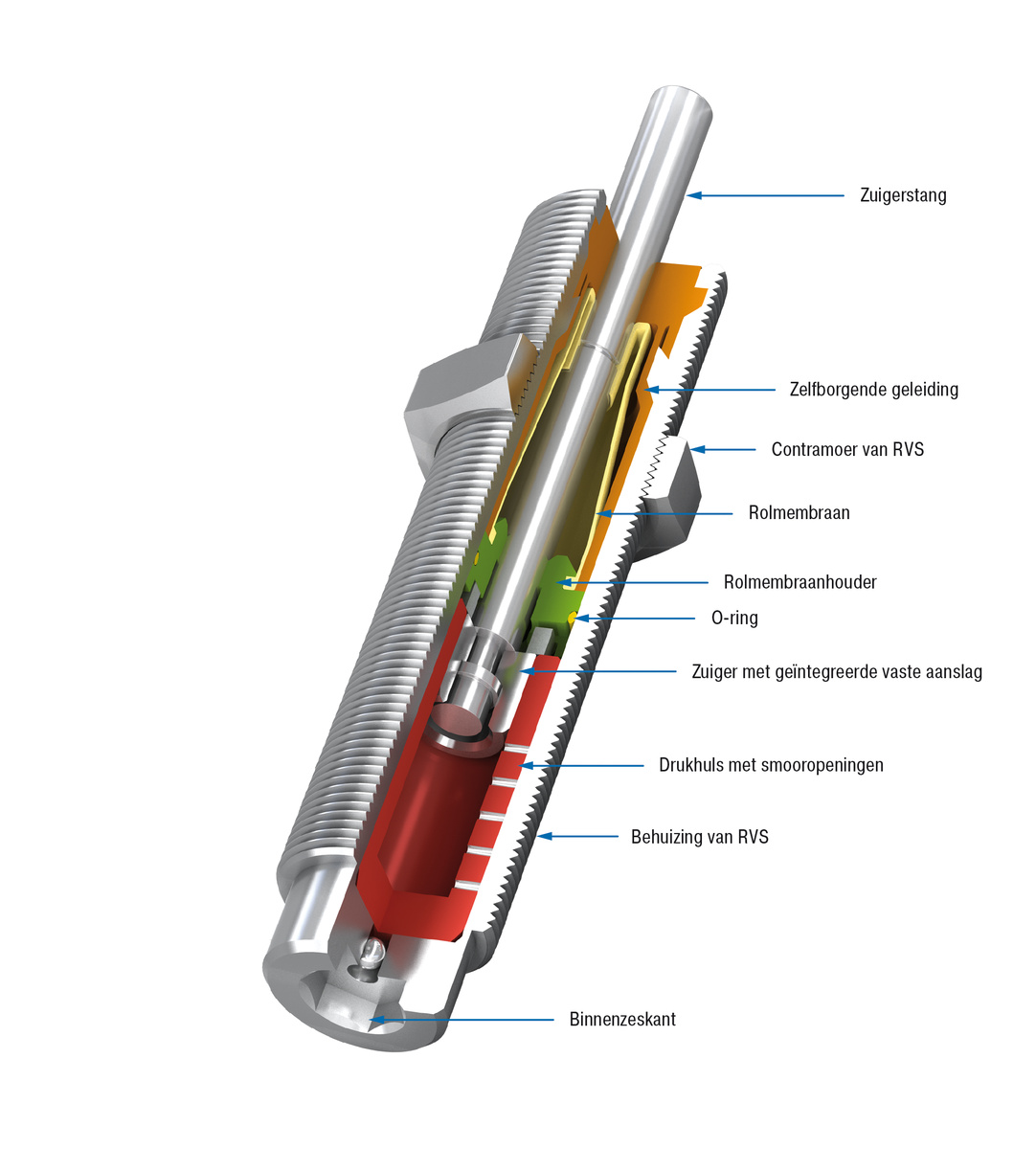

Materiaal behuizing, contramoer, toebehoren: RVS (1.4404, AISI 316L); geleiding: kunststof; zuigerstang: gehard roestvast staal (1.4125, AISI 440C); rolmembraan: ethyleen-propyleen

Dempingsmedium olie, temperatuurstabiel

Opmerking

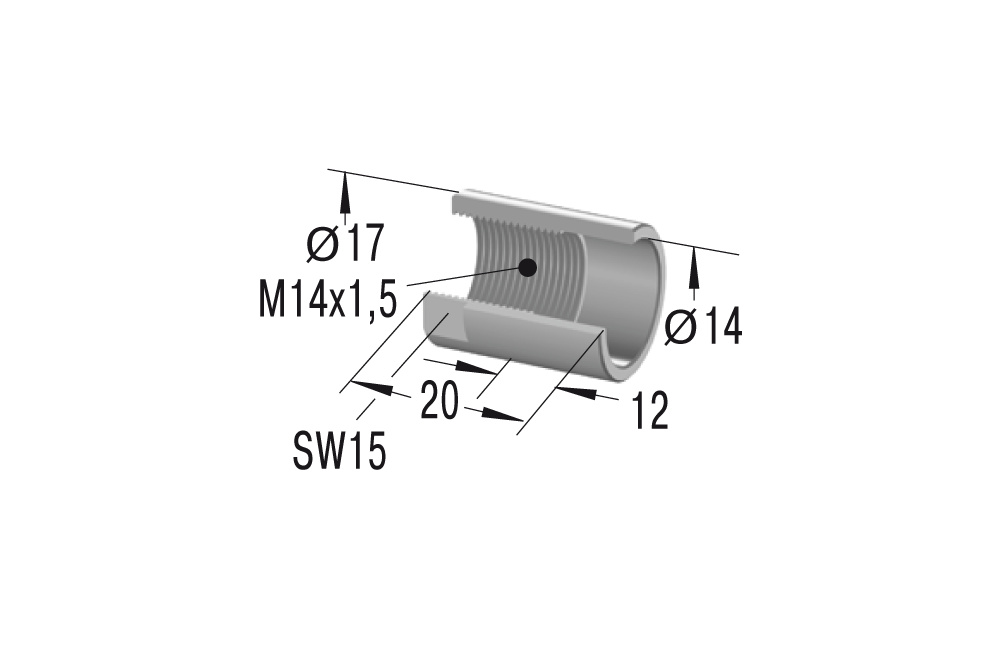

Voor een precieze eindaanslag adviseren wij het gebruik van een aanslaghuls (AH).

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de rolmembranen beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Geschikt voor gebruik in een drukruimte tot maximaal 7 bar.

Op aanvraag

speciale olie voor de levensmiddelenindustrie. Speciale draad of in andere speciale uitvoeringen leverbaar.
